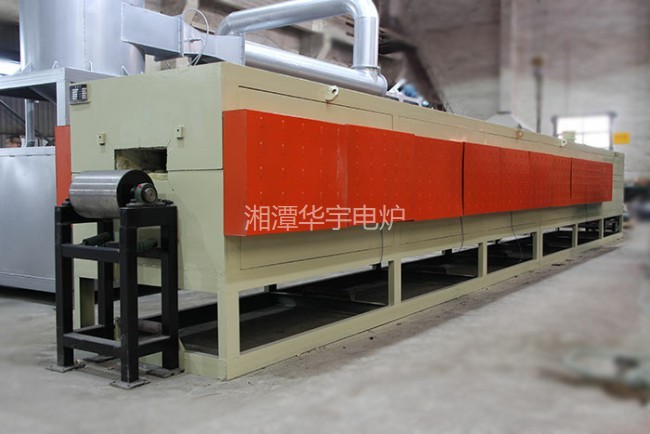

本設備屬于連續作業爐，主要用于玻璃件在空氣介質中，進行慢速冷卻熱處理工藝加熱用。


結構簡介

 本網帶式電阻爐由爐殼、爐襯、加熱系統、網帶驅動機構、進料機構、安全保護系統和溫控系統等部分構成。

1.爐殼：爐殼主要由爐殼鋼結構骨架、爐蓋鋼結構骨架組成，用于安裝爐襯及支撐網帶；.爐殼兩側有電熱元件引出棒座，爐殼上有電氣護罩；.爐殼按兩段制造而成，便于安裝運輸；冷卻段長度約2米,在其上下部位布有進出冷氣孔，并安裝插板閥，便于調節冷卻速度，且將冷卻散熱通過管路排出車間，不惡化車間環境。

2.進料、出料裝置：.由型鋼焊接而成，具有可拆卸功能，便于運輸、安裝；主要用于安裝網帶、網帶支撐滾輪、網帶驅動裝置等部件；與玻璃結晶器和玻璃切割機等形成連接通道；

3.爐襯：.爐襯：爐蓋、爐膛兩側及爐門的爐襯全部采用節能型全纖維制品，保溫層采用厚高鋁陶瓷纖維，確保其在高溫下長期使用的優良使用效果。爐底采用耐火磚和耐火材料砌筑而成，用于支撐網帶及工件重量，爐底有加熱元件保護底板。

4.電熱元件：電熱元件底部采用電阻帶加熱，上部采用電阻絲穿管安裝加熱，便于實現不停爐更換損壞的加熱元件；.電熱元件外部采用星型接法；

5.網帶滾輪裝置：.爐膛內由支撐滾輪支撐網帶，便于網帶順利輕松拖動；滾輪裝置由耐高溫的耐熱鋼支座、剛玉滾輪、滾輪軸組成；

6.網帶：.網帶由耐高溫的耐熱鋼制造，采用無擋邊人字型結構網帶；

7.網帶驅動裝置：由主驅動輪、張緊輪、從動輪、電機、減速機、變頻調速裝置等組成，網帶驅動裝置采用電機，通過擺線針輪減速機與鏈輪傳動，可實現在0.5-3m/h的運行速度，無極可調；用于驅動網帶按設定速度平穩移動；

8.安全保護系統：溫控系統具有超溫報警并斷電。·溫控系統具有可控硅過流過壓保護。·溫控系統具有斷偶指示，缺相運行顯示等功能。

·網帶運行電動控制系統具有過流過載自動控制，無極變頻調速等功能。

9.溫度控制系統：溫控系統采用智能數顯溫控儀控溫，PID調節，控溫精度±2℃，電爐按4區控溫，獨立調節；可控硅選用風冷雙向可控硅；熱電偶采用K分度，0-1300℃熱電偶，其外殼采用陶瓷管；
